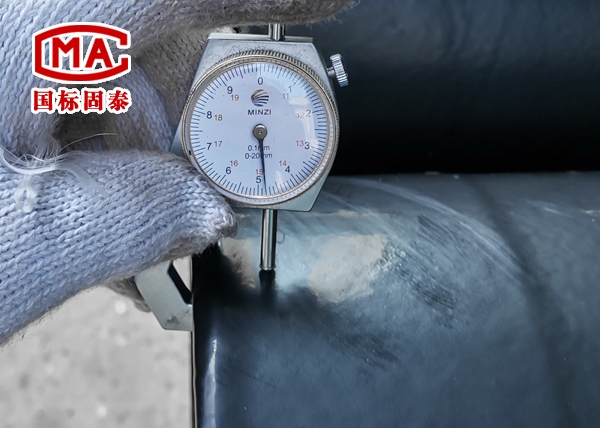

引言：热浸塑钢管的防护层构成与功能，热浸塑钢管在安装施工中的抗刮擦性能分析
热浸塑钢管作为一种复合型金属管道材料，其核心结构为碳素钢基体，外覆或内衬以高分子聚合物涂层。该涂层通过高温熔融浸渍工艺附着于钢管表面，形成连续、致密的保护膜层。常见的涂层材料包括聚乙烯（PE）、聚氯乙烯（PVC）、环氧树脂（EP）及交联聚乙烯（XLPE）等，不同材质具有差异化的物理化学特性。涂层的主要功能在于隔绝钢管本体与外部腐蚀性介质（如水、氧气、酸碱盐溶液）的直接接触，从而显著提升管道系统的耐腐蚀能力与服役寿命。此外，涂层还具备一定的绝缘性、耐磨性以及降低流体输送阻力的作用。
在实际工程应用中，热浸塑钢管广泛用于给排水系统、消防管网、电缆保护套管、化工流体输送等领域。这些应用场景往往涉及复杂的安装环境，包括地下直埋敷设、穿越混凝土结构、与其他管线并行布置等。因此，在搬运、吊装、切割、连接及回填过程中，管道表面不可避免地会与工具、土壤、石块或其他硬物发生接触，存在机械损伤风险。其中，刮擦作为一类典型的机械作用形式，可能对涂层完整性造成影响，进而关系到整体防护效能的维持。
热浸塑钢管涂层材料的力学性能与抗刮擦机理
涂层对外部刮擦行为的抵抗能力主要取决于其自身的力学参数，包括硬度、韧性、附着力及弹性模量等。以环氧树脂类涂层为例，其邵氏硬度通常在80D至90D之间，表现出较高的表面刚度，能够有效抵御尖锐物体的轻微划伤。然而，高硬度往往伴随较低的延展性，在受到集中应力冲击时易产生微裂纹或局部剥落。
聚乙烯类涂层则呈现不同的力学特征。其邵氏硬度约为D60-D75，低于环氧涂层，但断裂伸长率可达300%以上，显示出良好的柔韧性和抗冲击性能。当遭遇刮擦力作用时，该类涂层可通过形变吸收部分能量，减少脆性破坏的发生概率。但需注意的是，若刮擦源具有极高锐度或施加较大力矩，则仍可能导致涂层发生塑性变形甚至穿透性损伤。
涂层与钢基体之间的界面结合强度是决定抗刮擦能力的关键因素之一。热浸塑工艺利用高温使塑料粉末充分流动并渗透至钢管表面微观孔隙中，冷却后形成机械咬合效应。同时，在适宜的预处理条件下（如喷砂除锈达到Sa2.5级），金属表面活性增强，有助于提高涂层附着性能。实验证明，合格产品的涂层附着力可达3级以上（划格法测试），能够在一定程度上防止因局部刮擦引发的大面积剥离现象。
安装施工过程中刮擦风险的来源与分类
在施工现场，导致热浸塑钢管表面受损的因素具有多样性，可依据作用方式划分为以下几类：
搬运与吊装阶段的摩擦损伤
管道在从运输车辆卸载至作业面的过程中，常采用钢丝绳、尼龙带或叉车进行移动。若吊索具未加装软质护套，或操作不当致使管体间相互碰撞，则涂层表面易出现线状擦痕或点状压痕。此类损伤多为浅表性，深度一般不超过涂层总厚度的1/3，但在反复摩擦下可能扩展为连续性缺陷。
沟槽开挖与基础铺设中的接触磨损
地下敷设时，管沟底部若存留碎石、钢筋头或建筑垃圾，在管道下放过程中极易划伤外壁。尤其在非开挖顶管施工中，钢管需承受较大的推进力和侧向摩擦，涂层长期处于动态磨蚀状态。研究表明，粒径大于5mm的硬质颗粒可在PE涂层上产生可见划道，而尖锐棱角物体则可能刺穿薄壁涂层区域。
切割与坡口加工引起的边缘破损
为实现连接需求，部分管段需现场截断并加工焊接坡口。若使用无齿锯或火焰切割设备，高温及振动可能导致切口附近涂层热降解或崩裂。此外，未采取防护措施的打磨作业亦会造成邻近区域涂层磨损。
连接作业与回填过程的二次伤害
法兰连接、沟槽卡箍安装或焊接支管时，紧固工具滑脱、电焊飞溅物掉落均可能损伤涂层。后续回填作业中，大块回填料直接倾倒于管顶，或使用机械压实设备时操作不慎，也会造成涂层压伤或刮破。
刮擦对涂层完整性的潜在影响评估
刮擦行为是否会对热浸塑钢管的功能性造成实质性损害，需结合损伤程度与环境条件综合判断。
浅层划痕的影响
当刮擦仅造成涂层表面光泽变化或出现未见底材的细微痕迹时，防护体系的整体性未被破坏。此类缺陷主要影响外观质量，对耐腐蚀性能影响甚微。在静态浸泡试验中，带有轻度划痕的试样仍能保持长期密封性，无明显渗水或锈蚀迹象。
深层划伤与基体暴露的风险
若刮擦深度超过涂层厚度，导致钢基体局部裸露，则形成电化学腐蚀的起始点。在潮湿或电解质环境中，裸露金属与周围涂层覆盖区域构成原电池，加速阳极区（即破损处）的铁元素氧化反应。初期表现为点蚀坑形成，随时间推移可能发展为片状锈蚀，并沿涂层-金属界面蔓延，最终引起涂层鼓泡、脱落。
值得注意的是，不同类型涂层对基体暴露后的腐蚀扩展速率存在差异。环氧涂层由于其优异的粘结性和低渗透性，能在一定程度上抑制腐蚀产物横向扩散；而聚烯烃类涂层若边缘密封不良，则易因毛细作用吸入水分，促进界面腐蚀进程。
应力集中与疲劳裂纹萌生的可能性
即便刮擦未立即暴露基材，但若形成较深的V型沟槽，则会在该部位产生应力集中效应。在管道运行过程中承受内压波动或温度循环载荷时，裂纹可能从划痕尖端启始并向涂层内部扩展。特别是在低温环境下，某些塑料涂层脆性增加，进一步加剧了疲劳失效的风险。
施工环节中的防护措施与技术规范建议
为最大限度降低刮擦风险，保障热浸塑钢管在全生命周期内的可靠性，应在施工各阶段落实相应的技术管理措施。
运输与存放控制
管材应平置于平整、清洁的支垫物上，支点间距不宜过大，避免悬臂段挠曲变形。多层堆放时，层间须设置木质或橡胶隔板，防止表面直接摩擦。露天存放期间宜用遮阳防雨布覆盖，避免紫外线老化与温差应力累积。
吊装作业规程
推荐使用宽度不小于50mm的柔性吊带，且每次使用前检查有无割口或磨损。严禁采用裸露钢丝绳直接捆绑管体。起吊过程应平稳缓慢，避免剧烈摆动或撞击其他构件。
沟槽准备与敷设要求
管沟开挖后应对底部进行整平处理，清除直径超过2cm的硬物。可铺设一层厚度为100-150mm的细砂或软土作为垫层。管道下沟宜采用人工溜放或专用滑轨装置，禁止抛掷或滚落。
现场加工注意事项
切割作业应配备专用冷却液系统，控制刀具温度。切口修整时宜选用低速旋转工具，避免过度打磨。对于需焊接的部位，可预先将临近区域涂层去除一定宽度，形成过渡区，以减少热影响区涂层开裂倾向。
回填与压实程序
回填材料优先选用不含石块的原状土或细粒土，最大粒径不得超过25mm。距管顶上方300mm范围内不得使用机械夯实设备，宜采用人工木夯或水沉法密实。若必须使用机械，则应保持最小安全距离并控制振动力度。
损伤检测与修复原则
施工完成后应对管道外露段进行全面目视检查，重点核查接口区、支撑点及转弯部位。发现涂层破损时，应根据损伤范围采取相应补救措施。
对于面积小于100mm²的小型缺损，可采用同材质修补料进行填补。修补前需彻底清除松动物质，并对周边区域进行打磨活化处理，确保新旧涂层良好融合。较大范围的损伤则需使用热收缩套或冷缠带进行包覆密封，所选修复材料的耐候性、电绝缘性及粘接强度不得低于原涂层指标。
所有修复操作应在干燥环境下完成，且修复后应通过电火花检漏仪检测其连续性，确保无漏点存在。
结论
热浸塑钢管的涂层虽具备一定的抗刮擦能力，但其本质仍属有机高分子材料，无法完全规避机械损伤风险。在安装施工过程中，刮擦行为确实可能对其防护性能构成威胁，尤其是当损伤深度穿透涂层并暴露金属基体时，将诱发局部腐蚀并潜在影响结构安全性。因此，必须正确认识该材料的物理局限性，严格遵循相关施工技术规范，强化全过程质量管控。通过科学的搬运、精准的敷设与合理的防护手段，可有效降低刮擦发生概率，确保热浸塑钢管在复杂工况下的长期稳定运行。
