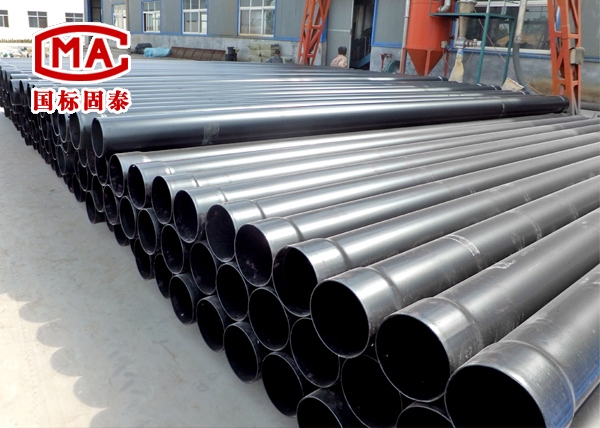

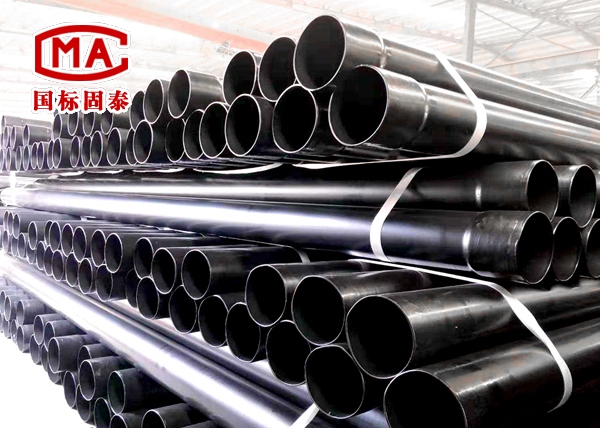

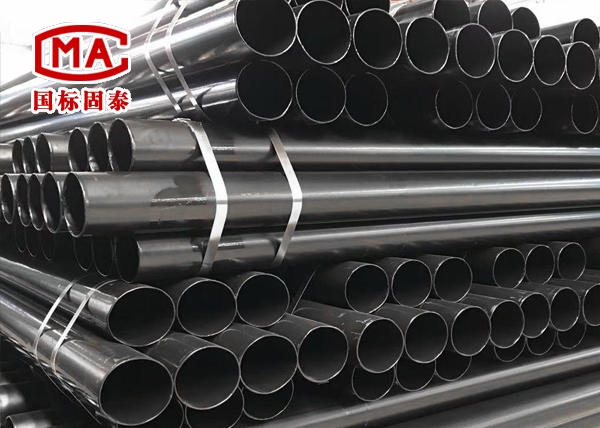

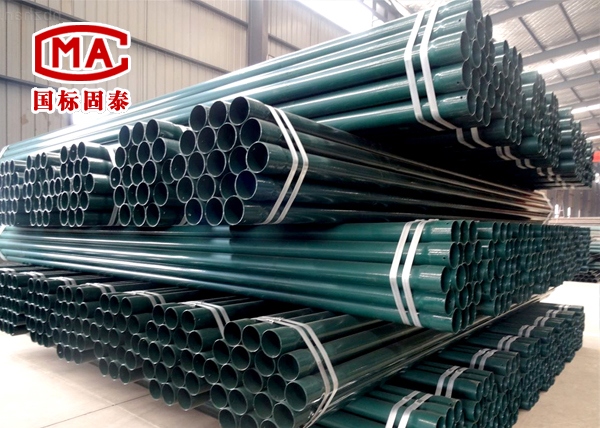

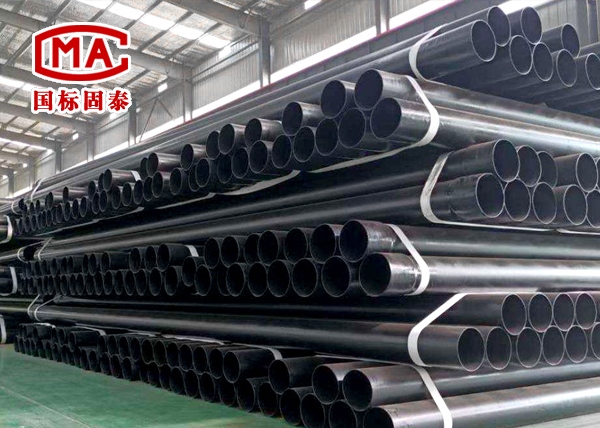

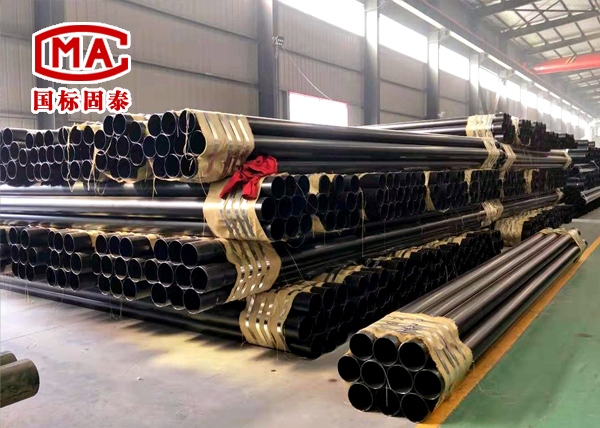

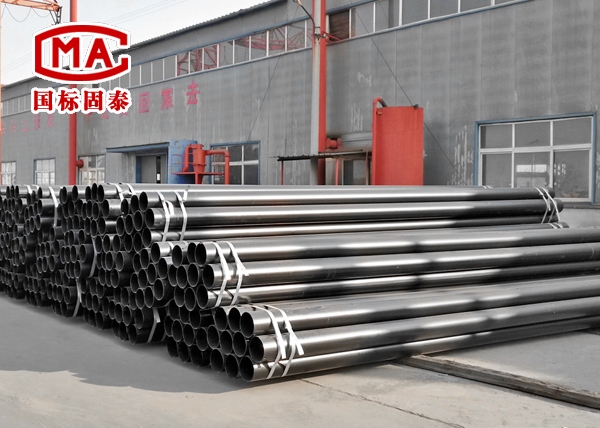

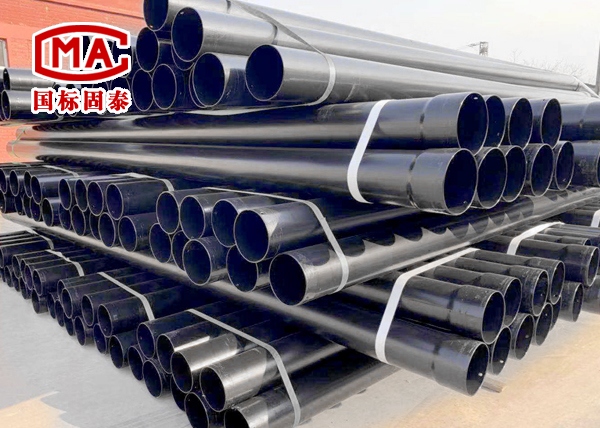

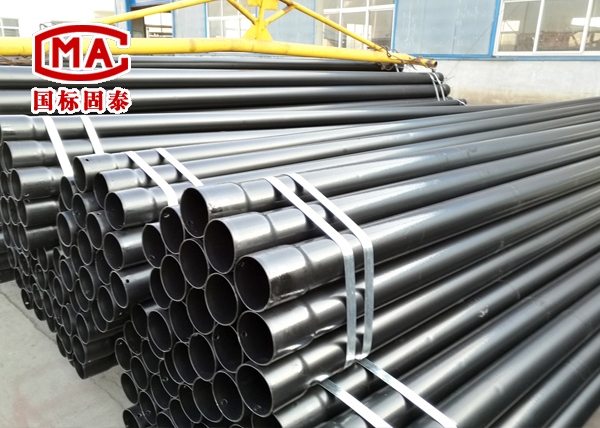

NHAP热浸塑钢质电缆保护管产品定义与技术说明

NHAP热浸塑钢质电缆保护管是一种以优质钢管为基体，采用热浸塑工艺在其内外表面均匀包覆高分子聚合物聚乙烯PE防护层的复合型防腐绝缘管材。该类管材主要用于电力电缆、通信电缆、控制电缆等线路的穿线保护，具有优异的机械强度、防腐性能和电气绝缘性能，适用于埋地、隧道、桥架及沿海高湿度、强腐蚀性环境的电缆敷设系统。其英文代号NHAP中的“N”代表“New”即新型；“H”代表“Hot”即热处理工艺；“A”代表“Anticorrosion”即防腐特性；“P”代表“Plastic-coated”即塑料涂覆层，综合表示为新型热浸塑防腐钢质保护管。

产品结构组成

NHAP热浸塑钢质电缆保护管的结构由三部分构成：
第一层为钢质基管，通常选用符合GB/T 3091或GB/T 8163标准的焊接钢管或无缝钢管，材质多为Q235、Q345等低碳钢或低合金结构钢，具有良好的焊接性能和机械强度；
第二层为表面处理层，通过喷砂或抛丸方式去除钢管表面氧化皮、锈蚀及油污，使表面粗糙度达到Sa2.5级，为涂层与钢基体之间的结合提供良好附着力；
第三层为热浸塑防护层，即在高温条件下将特制热塑性聚乙烯（PE）或环氧树脂粉末均匀熔融附着于钢管内外壁形成致密涂层，厚度均匀、无气泡、无针孔。

主要性能特征

NHAP热浸塑钢质电缆保护管在性能上结合了钢管的高强度与塑料涂层的耐腐蚀性，其抗压强度通常可达6–10 MPa，环刚度不小于8 kN/m²，可承受高负荷土壤压力及车辆荷载。其热浸塑层具有优良的耐盐雾、耐湿热、耐酸碱腐蚀性能，经中性盐雾试验1000小时无明显腐蚀迹象，附着力达到1级标准。涂层的绝缘电阻值大于1×10¹² Ω，满足电力电缆护管系统的电气安全要求。耐温性能范围在-40℃至+95℃之间，短时可承受110℃的高温不发生软化或剥离。

尺寸与厚度参数

NHAP热浸塑钢质电缆保护管系列产品的公称直径范围一般为DN50至DN300，壁厚根据使用环境分为普通型和加厚型两类。内外涂层厚度依据行业标准要求，外壁涂层平均厚度不小于0.5 mm，内壁涂层厚度不小于0.3 mm，且均匀度偏差不超过±0.05 mm。管材长度通常为6 m或9 m或30m，也可根据工程安装环境进行切割对接。端口处采用热浸封闭处理，防止运输与安装过程中涂层剥落或机械损伤。

防护性能与使用环境

NHAP热浸塑钢质电缆保护管的主要作用是为电缆提供机械防护和环境隔离，其耐腐蚀性在沿海地区、高盐雾、酸雨及地下潮湿土壤环境中表现突出。经权威检测机构测试，涂层在5%NaCl溶液中浸泡720小时无起泡、无脱层现象，表面电位稳定，防腐寿命可达50年以上。该管材还具备良好的阻燃性能，氧指数高于28，符合GB/T 2408标准要求。对于埋地应用，外层涂覆的聚乙烯层具备优异的防潮性能，能够防止地下电解腐蚀。

连接方式与安装要求

管道连接一般采用扩口承插或大小头喇叭口的连接方式。连接时要求保持涂层完整，若需现场切割，应对切口区域进行热收缩补口处理或环氧修补，以确保涂层连续性。管道敷设时应遵循《电力工程电缆设计规范》（GB 50217）及《埋地钢质防腐管道技术规范》（GB/T 50538）的施工要求，沟底应平整，无坚硬石块及尖锐物体。埋设深度应根据电压等级与地面荷载确定，一般不少于0.7 m。管内穿线前应进行吹扫，防止杂质残留影响电缆外护层。

检测与技术标准

NHAP热浸塑钢质电缆保护管的生产与检验依据主要包括GB/T 5135.20《建筑用钢管塑料复合防腐管》、CJ/T 120《给水用内外涂塑复合钢管》、GB/T 1732《漆膜冲击试验方法》及GB/T 1771《涂层耐盐雾试验》。出厂检测项目包括尺寸偏差、涂层厚度、附着力、针孔测试、耐压试验及电绝缘测试。所有检测均需达到相应标准限值，确保产品的安全性与可靠性。检测样品经交流耐电压2.5 kV测试，1分钟无击穿现象，表明其电气绝缘性能满足电力施工要求。

应用领域

该产品广泛应用于城市电网建设、输变电工程、工业园区电缆通道、地铁及隧道工程、机场、港口以及石化厂区等需要电缆保护的场所。由于其良好的机械强度与防护性能，尤其适合在高腐蚀、高湿度、高强度荷载等复杂环境中长期运行。其钢质基体可有效抵御外力冲击，塑层提供优异的介电与防腐性能，实现了力学性能与防护性能的综合平衡。

总结说明

NHAP热浸塑钢质电缆保护管是一种符合现代电力与通信线路安全敷设要求的复合型防护材料。其设计理念基于钢管的强度优势与高分子材料的耐蚀性能相结合，通过热浸塑复合工艺形成紧密结合的双重防护体系。在长期运行环境下，可有效延长电缆系统的使用寿命，减少维护频率，提升整体工程的安全与可靠性。其标准化结构与可重复安装特性，使其在现代基础设施建设中具有广泛的适配性与技术应用价值。

一、热浸塑钢管的命名规则

热浸塑钢管在行业中带有组合字母：

• HDP：Hot Dip Plastic（热浸塑）
• HAP：Hot-dip Anti-corrosion Plastic（热浸防腐塑）
• NHAP：New Hot-dip Anti-corrosion Plastic（新型热浸防腐塑）

这些字母组合用于表达：

1. H：Hot（热的）
2. A：Anti-corrosion（防腐的）
3. P：Plastic（塑料或聚合物涂层）
4. N：New（新型的）、或 Normalized（标准化的），也可能代表特定产品系列编号（如 N 系列）

二、“N-HAP”的技术释义

综合行业命名逻辑与文献资料，“N-HAP热浸塑钢管”的全称解释为：

N-HAP = New Hot-dip Anti-corrosion Plastic steel pipe
中文解释：新型热浸防腐塑涂层钢管。

三、从技术特性看“新型”的含义

“N-HAP”中的“N”不是装饰性代号是New的意思，而表示技术代际升级，例如：

• 使用了新型聚乙烯或环氧粉末涂层体系（如改性PE、HMWPE、环氧复合粉体等）；
• 采用了改进的热浸工艺参数（如涂层预热温控区间更精确，浸塑时间和冷却方式改进）；
• 对应的耐腐蚀等级、绝缘性能、附着力等指标优于传统HAP型钢管。

四、总结归纳

因此，“N-HAP热浸塑钢管”全称为：

新型热浸聚乙烯防腐塑料涂层钢管（New Hot-dip Anti-corrosion Plastic steel pipe）
