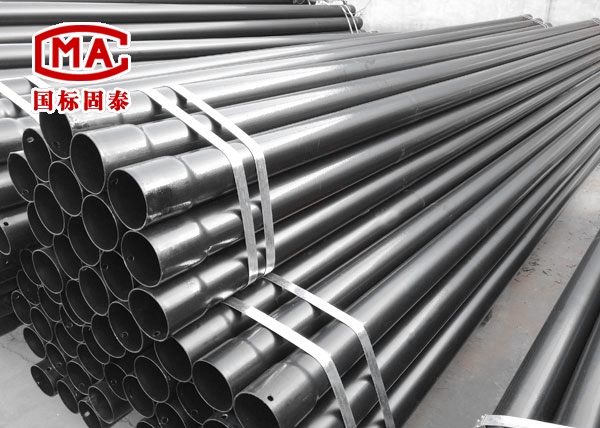

nhap热浸塑钢管涂层破损修补方法

nhap热浸塑钢管涂层破损修补技术规范

一、适用范围

本技术规范适用于热浸塑钢管在运输、储存、安装及使用过程中因机械损伤、环境侵蚀或人为操作导致的涂层破损修复。修复对象包括但不限于：局部涂层剥落、划痕深度超过0.5mm、焊接区域涂层缺失及管道切割后边缘涂层破坏等情形。修复后涂层需满足防腐性能、附着强度及耐候性要求，确保管道系统长期稳定运行。

二、修复前准备

2.1 损伤评估

1. nhap热浸塑钢管损伤分类
   • 轻度损伤：划痕深度≤0.5mm，涂层剥落面积＜20cm²
   • 中度损伤：划痕深度＞0.5mm且＜2mm，涂层剥落面积20-100cm²
   • 重度损伤：划痕深度≥2mm，涂层剥落面积≥100cm²或存在穿透性缺陷
2. 检测方法
   • 使用粗糙度仪检测基材表面处理质量，确保Ra值符合30-75μm要求
   • 采用电火花检漏仪检测涂层连续性，漏点密度需满足：
     • 管径＜325mm时，每米管长漏点数≤1.0个
     • 管径≥325mm时，每平方米表面积漏点数≤0.7个

2.2 材料与工具

1. nhap热浸塑钢管修复材料
   • 底漆：环氧富锌底漆（锌含量≥92%），单组分或双组分体系
   • 中间漆：环氧云铁中间漆，厚度≥60μm
   • 面漆：丙烯酸聚氨酯面漆或聚乙烯粉末涂料，厚度≥80μm
   • 辅助材料：乙基纤维素溶液（用于聚乙烯层过渡）、180#砂纸、真空吸尘器
2. 施工设备
   • 角磨机（配钢丝刷轮）、喷砂设备（压力≥0.5MPa）、红外线测温仪
   • 无气喷涂机（压力≥25MPa）、电子涂层测厚仪（精度±1μm）

三、修复工艺流程

3.1 表面预处理

1. 机械清理
   • 使用角磨机去除损伤区域边缘100mm范围内的毛刺、焊渣及松散涂层
   • 对中度及以上损伤，采用喷砂处理至Sa2.5级，清洁度符合GB/T 8923要求
2. 化学处理
   • nhap热浸塑钢管轻度损伤区域用溶剂型清洗剂（如丙酮）擦拭，去除油污及盐分
   • 喷砂后表面需在4小时内完成涂装，避免返锈
3. 边缘处理
   • 聚乙烯涂层破损边缘需修整为25°坡口，防止应力集中
   • 金属基材损伤区域打磨至圆滑过渡，半径≥2mm

3.2 涂层修复

3.2.1 聚乙烯涂层修复（适用于热浸塑钢管外层）

1. 过渡层施工
   • 在待修复区域及周边60℃条件下预热4分钟
   • 均匀喷涂乙基纤维素溶液，形成厚度10μm的过渡膜
2. 底漆涂装
   • 喷涂环氧富锌底漆，干膜厚度150μm
   • 干燥条件：23℃±2℃环境下静置24小时
3. 中间漆与面漆
   • 涂装环氧云铁中间漆，厚度200μm，间隔4小时后涂装丙烯酸聚氨酯面漆
   • 面漆分两道施工，总厚度≥80μm，与原聚乙烯层高度一致

3.2.2 金属基材修复（适用于切割或焊接区域）

1. 补焊处理
   • 对深度＞2mm的损伤进行补焊，焊缝高度≤2mm
   • 焊后打磨至硬度≤HB200，消除焊接应力
2. 分层涂装
   • 底漆（40μm）→中间漆（60μm）→面漆（80μm），每层间隔≥4小时
   • 采用十字交叉法喷涂，确保涂层均匀性

3.3 固化与检测

1. 自然固化
   • 环境温度≥15℃时，面漆完全固化需72小时
   • 低温环境（5-15℃）需延长至96小时，或采用红外线加热辅助固化
2. 质量检测
   • 附着力测试：划格法（间距2mm），0级为合格
   • 厚度检测：每平方米随机取5点，平均值需达到设计厚度110%
   • 阴极剥离试验：65℃±2℃条件下保持48小时，剥离半径≤6mm

四、特殊工况修复方案

4.1 海洋环境修复

1. 材料升级
   • 底漆改用无机富锌涂料（锌含量≥96%），提高耐盐雾性能
   • 面漆选用氟碳树脂涂料，耐候性≥10年
2. 工艺强化
   • 喷砂后立即涂装底漆，间隔时间≤2小时
   • 增加一道聚氨酯封闭漆，厚度30μm

4.2 埋地管道修复

1. 防腐层补口
   • 采用热收缩套（基材厚度≥1.5mm），搭接宽度≥100mm
   • 补口前对管道表面进行火焰加热至80℃，确保粘接强度
2. 阴极保护协同
   • 修复区域电位需达到-0.85V（相对于Cu/CuSO₄参比电极）
   • 每50米设置测试桩，监测保护电流分布

五、质量控制与验收

5.1 过程控制

1. 施工记录
   • 记录环境温湿度、涂层厚度、固化时间等关键参数
   • 每道工序完成后进行自检，合格率需达到100%
2. 不合格处理
   • 附着力不达标区域需彻底剥离后重新涂装
   • 厚度不足部位采用局部补涂，复测合格后方可验收

5.2 最终验收

1. 外观检查
   • 表面平整度误差≤2mm，无流挂、针孔等缺陷
   • 颜色与原涂层一致，色差ΔE≤3（采用分光光度计检测）
2. 性能验证
   • 盐雾试验（500小时）无起泡、脱落现象
   • 人工加速老化试验（2000小时）保光率≥85%

六、安全与环保要求

1. 个人防护
   • 施工人员需配备防毒面具、防护服及耐酸碱手套
   • 高空作业时系挂安全带，设置警戒区域
2. 废弃物处理
   • 废砂、废涂料桶按危险废物管理，交由有资质单位处置
   • 喷砂作业需设置除尘装置，粉尘浓度≤10mg/m³
3. 防火措施
   • 施工现场配备干粉灭火器，间距≤20米
   • 红外线加热设备需设置防爆装置，避免过热引发火灾

七、维护与保养

1. 定期检查
   • 暴露环境管道每半年检查一次，埋地管道每年检测一次
   • 重点检查焊缝、补口区域及支架接触部位
2. 修复周期
   • 轻度损伤可延期至下次大修时处理
   • 中度及以上损伤需在72小时内完成修复
3. 记录管理
   • 建立涂层修复档案，包含损伤位置、修复材料、检测数据等信息
   • 档案保存期限不低于管道设计寿命

附录

• GB/T 8923-2008《涂装前钢材表面锈蚀等级和除锈等级》
• GB/T 23257-2009《埋地钢质管道聚乙烯防腐层》
• JTS 153-3-2015《海港工程钢结构防腐蚀技术规范》

本技术规范依据现行国家标准及行业实践编制，实施过程中需结合具体工程条件调整工艺参数。修复质量应通过第三方检测机构验证，确保符合设计要求及使用安全。
