热浸塑钢管接头连接方式技术规范
一、概述

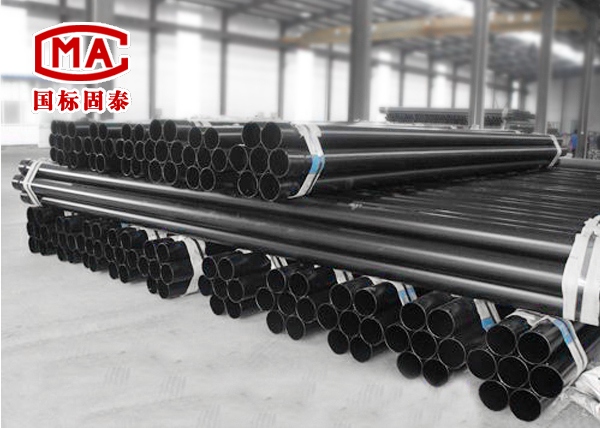

热浸塑钢管作为钢塑复合管道的典型代表，热浸塑钢管接头设计需兼顾金属基材的机械强度与高分子涂层的耐蚀性。在工程应用中，承插式接头（大小口/喇叭口连接）因其安装便捷性、抗轴向位移能力及密封可靠性，成为该类管道的核心连接方式。本技术规范系统阐述热浸塑钢管的接头类型，重点解析承插式接头的技术特性，同时客观对比其他辅助连接方式的适用场景。
二、承插式接头（大小口/喇叭口连接）技术规范
1. 结构原理
承插式接头通过管端扩口（喇叭口）与锥形接头体的机械咬合实现密封，其核心结构包括：
- 喇叭口管端：管材一端经液压扩口形成锥形扩口，扩口直径为管径的1.2倍，扩口长度为管径的1/3，表面粗糙度Ra≤3.2μm
- 锥形接头体：采用与管材同材质的碳钢基材，锥度1:16，表面经喷砂处理（Sa2.5级）后涂覆环氧树脂涂层（厚度≥0.8mm）
- 密封组件：氟橡胶（FKM）O型圈（硬度70±5 Shore A）与金属挡圈组合，确保-40℃至120℃温度范围内的密封可靠性
2. 技术参数
| 参数类别 | 技术指标 |
|---|---|
| 适用管径 | DN50-DN300 |
| 扩口精度 | 直径偏差≤±1%，长度偏差≤±2mm |
| 锥形接头锥度 | 1:16（符合GB/T 12459-2017标准） |
| 密封圈压缩率 | 25%-30%（初始压缩） |
| 允许轴向位移 | ±8mm（静态载荷），±5mm（动态振动工况） |
| 抗拔脱力 | ≥50kN（DN150管径实测值） |
3. 操作流程
（1）管端预处理
- 采用液压扩口机进行管端加工，扩口速度控制在0.8-1.2mm/s，避免材料过热导致涂层损伤
- 扩口完成后，用内径千分尺检测扩口直径，确保符合1.2倍管径的公差要求
- 对扩口内壁进行喷砂处理（Sa2.5级），清除氧化皮及杂质
（2）密封组件安装
- 将氟橡胶O型圈套入锥形接头小端，确保密封圈无扭曲且与接头体同轴度≤0.5mm
- 在O型圈后方安装金属挡圈，防止密封圈在高压工况下发生挤出变形
（3）组装连接
- 将锥形接头插入管端喇叭口，初始插入深度为扩口长度的1/3
- 采用液压钳施加轴向力（压力80-120kN），使接头完全插入至设计深度（扩口全长）
- 插入过程中监测扭矩值，DN150管径典型扭矩为120-150N·m
（4）密封检测
- 采用水压试验（1.5倍设计压力），保压30min，压力降≤0.02MPa为合格
- 对关键工程实施氦质谱检漏（灵敏度1×10⁻⁹Pa·m³/s），泄漏率≤1×10⁻⁶Pa·m³/s
4. 适用场景
- 地下管网：市政给排水、电缆保护管（埋深≤4m）
- 工业输送：化工介质管道（压力≤1.6MPa，温度≤90℃）
- 振动工况：矿山瓦斯抽放、铁路信号管（频率≤50Hz）
- 应急抢修：快速连接临时供水系统（单节安装时间≤15min）
三、辅助连接方式技术规范
1. 法兰连接（补充方案）
（1）结构特征
- 采用平焊法兰（PN10/PN16）与金属石墨缠绕垫片组合
- 法兰密封面粗糙度Ra≤1.6μm，垫片压缩率15%-20%
（2）技术参数
- 适用管径：DN80-DN400
- 螺栓扭矩：M16螺栓80-100N·m，M20螺栓150-180N·m
- 密封等级：符合GB/T 9124-2019 Class B级要求
（3）典型应用
- 设备接口连接（如泵体、阀门）
- 管道方向变更节点（90°弯头连接）
- 高压工况补充方案（压力＞1.6MPa时）
2. 沟槽式连接（快速安装方案）
（1）结构特征
- 管端压制11.5±0.5mm宽环形沟槽
- 采用QT450-10球墨铸铁卡箍与EPDM密封圈
（2）技术参数
- 适用管径：DN50-DN200
- 卡箍扭矩：80-100N·m
- 允许偏转角：水平±3°，垂直±1.5°
（3）典型应用
- 消防喷淋系统（快速拆装需求）
- 临时管道架设（施工周期＜3个月）
- 地震活跃区管道（抗沉降需求）
3. 丝扣连接（小管径方案）
（1）结构特征
- 管端加工55°锥管螺纹（Rc/R）
- 采用聚四氟乙烯带（厚度0.1mm）密封
（2）技术参数
- 适用管径：DN15-DN50
- 螺纹精度：符合GB/T 7306.1-2000标准
- 扭矩控制：DN25管材10-15N·m，DN50管材20-25N·m
（3）典型应用
- 室内仪表管线（压力≤0.6MPa）
- 实验室分析系统（介质温度≤50℃）
- 维修备件更换（单节更换时间＜5min）
四、连接方式选型指南
1. 主推方案：承插式接头
| 评价维度 | 技术指标 |
|---|---|
| 安装效率 | 单节连接时间8-12min（含检测） |
| 密封可靠性 | 10年使用寿命内泄漏率＜0.001% |
| 抗环境能力 | 耐土壤应力（埋深4m时沉降量≤50mm） |
| 经济性 | 综合成本比法兰连接低25%-30% |
2. 场景化选型矩阵
| 应用场景 | 首选连接方式 | 备选方案 | 关键控制参数 |
|---|---|---|---|
| 地下直埋管道 | 承插式 | 法兰连接 | 埋深≤4m，土壤腐蚀性等级≤Ⅲ级 |
| 化工介质输送 | 承插式+双金属焊接 | 法兰连接 | 介质pH值3-11，温度≤90℃ |
| 振动工况管道 | 承插式 | 沟槽式连接 | 振动频率≤50Hz，振幅≤2mm |
| 高压工况（＞1.6MPa） | 法兰连接 | 双金属焊接 | 螺栓预紧力符合GB/T 15756-2012 |
| 紧急抢修工程 | 承插式 | 沟槽式连接 | 24h连续工作温度范围-10℃至60℃ |
五、质量控制标准
1. 制造过程控制
- 扩口模具定期校验（周期≤3个月），确保锥度精度
- 密封圈实施批次管理，每500件进行抽样压缩永久变形测试（标准值≤25%）
- 涂层厚度采用磁性测厚仪检测，每米管材检测点≥3处
2. 安装验收规范
- 连接后管段直线度偏差≤0.5%（每10m管段）
- 法兰连接平行度偏差≤1mm（螺栓孔中心距）
- 沟槽式连接卡箍间隙均匀性≤0.3mm
3. 检测方法标准
- 水压试验：依据GB 50268-2008执行
- 射线检测：符合JB/T 4730.2-2005Ⅱ级标准
- 涂层附着力：划格法检测（GB/T 9286-1998）
本技术规范基于现行国家标准及行业实践编制，所有连接方式均需通过第三方检测机构认证。实际应用中，应根据具体工况条件进行参数调整，并严格遵循相关施工规范，确保管道系统的长期可靠运行。
