一、目的与适用范围
本指南旨在为市政电力电网工程设计、施工与运维环节提供热浸塑穿线管规格选择的技术依据，适用于高压、低压电缆入地、变电站出线、地下配电管廊及综合管廊等场景。文中所指热浸塑穿线管定义为经热浸塑工艺处理、外覆高分子防护层的钢质穿线管材，本文从工程负荷、环境条件、电缆规格及后期维护角度出发，系统阐述规格选择原则与计算方法。
二、技术要求与标准参照
规格选择应依据国家及行业相关标准进行，包括但不限于《GB/T 3091-2015 碳素钢无缝钢管》、《GB/T 8163-2018 无缝管》、《DL/T 802.1-2021 城市电缆工程设计规范》及《GB 50217-2018 电力工程电缆设计规范》。热浸塑层性能参照聚乙烯热浸塑涂层技术规范，其涂层厚度、附着力、耐蚀性及介电性能应满足工程设计寿命要求。
三、选择原则
热浸塑穿线管规格的选择应满足下列基本原则：
- 满足电缆直径与敷设密度要求：管径内径应大于电缆最大外径并留有足够的穿引空间，通常采用填充率不超过40%的设计准则。
- 机械承载能力满足土体与路面荷载：依据埋深与上覆荷载计算环刚度或环刚性等级，常用环刚度指标为SN值或环刚度等级，确保管道在长期荷载下不发生屈曲或永久变形。
- 防腐与环境适应性匹配：根据地下水化学成分、酸碱度及盐雾程度选择热浸塑涂层厚度与材料配方，确保在预期服役环境中涂层能维持完整性。
- 便于施工与检修：规格应兼顾连接方式、弯曲半径与后期检修便利性，接口设计应便于密封、防水及安装检测。
四、主要影响参数与计算方法
1. 管径计算：当电缆单芯或多芯并行穿入同一管道时，应按最大外径求和并考虑最小弯曲半径。若采用直线穿引，推荐内径D内满足：
D内 ≥ (Σd_i)/f_fill
式中Σd_i为参与穿引的电缆外径总和，f_fill为填充系数，常取0.4（即40%填充率）。对于大直径电缆或多根并行敷设，应适当降低填充系数以便于穿引和检修。
2. 环刚度与埋深：环刚度SN或环刚度等级关系到管道抗压特性。根据路面类别与埋深H的不同，可参照相关规范选取相应的SN值。例如，城市道路主干道埋深1.2~1.5m时，推荐环刚度不低于10kN/m²；道路交叉处或重载路段应提高相应的环刚度等级。
3. 热膨胀与温度适应：热浸塑穿线管在不同温度下会有热膨胀系数变化，典型钢-聚合物复合体在-40℃至+95℃范围内应维持结构完整。设计时应考虑温度差引起的轴向位移，并在管道布置中预留伸缩缝或采用柔性接头。

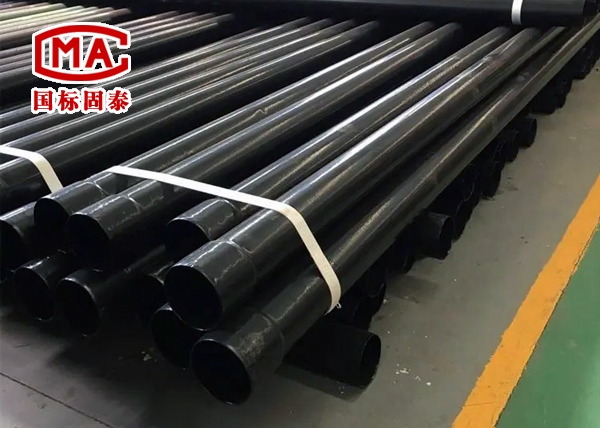

五、常用规格与适用场景
热浸塑穿线管常用公称内径（DN）系列包括DN50、DN75、DN100、DN150、DN200等，具体选择与工程电缆类型、敷设长度及未来扩容预留相关：
- DN50 ~ DN75：适用于住宅小区支线、低压入户及短距离分支敷设，适配单芯或小截面多芯低压电缆。
- DN100 ~ DN150：适用于城市配电干线、变电站出线和中低压电缆主干敷设，兼顾穿引便利性与承载性能。
- DN200及以上：适用于电缆隧道、综合管廊或需容纳多回路、高压电缆并行敷设的场景，同时适合未来扩容需求。
六、涂层规格与防护要求
热浸塑层厚度与材料配方是保证防腐性能的关键。一般情况下，热浸塑涂层厚度应不小于0.6mm，沿海或强腐蚀环境下可采用1.0mm及以上厚度。涂层附着力、耐盐雾、耐碱及耐酸性能应通过相应试验验证，试验指标包括1000小时盐雾试验、24小时酸碱浸泡及附着力≥30N/cm的拉脱测试等。
七、接口设计与密封措施
接口是管道系统中最易发生渗漏的部位，应采用机械密封或橡胶圈双重密封设计，并在接口处加设防水套筒或外包止水层。常用连接方式包括承插连接配合橡胶密封圈、法兰连接及螺纹连接，选择时应考虑现场施工条件与检测便利性。为提高接口耐久性，可在接口处实施阴极保护或局部加厚热浸塑处理。
八、施工要点与验收标准
施工阶段应重点控制以下要点：管材入场检验、涂层完整性检测、接口密封试验及回填土的压实度。入场时对热浸塑层进行目视检查，无明显划伤、起泡或裂纹；接口处应进行充水或气密性试验，检测压力及保持时间应满足设计要求。回填土应使用粒径适宜的回填材料并分层夯实，避免尖锐石块直接接触管体导致局部损伤。
九、维护与未来扩容考虑
为确保长期可靠运行，应建立定期巡检与监测机制，包括定期目视检查、红外热成像检测电缆热点及涂层电火花检测。管道在设计时应预留一定的扩容余量，建议在主干管道选择比当前需求大一规格的内径以便未来并行敷设或替换电缆。
十、结论
选择合适的热浸塑穿线管规格需综合电缆类型、埋设环境、荷载条件及未来扩容需求，通过遵循填充率、环刚度、涂层厚度及接口密封等技术指标，能够确保电力电网系统的安全性与可维护性。基于工程实践与相关标准的系统评估，是实现合理规格选择的核心工作。
附录：规格选择示例计算
示例一：某市政配电干线需敷设三根并行中压电缆，外径分别为45mm、48mm、50mm，按40%填充率计算所需内径：
Σd_i = 45 + 48 + 50 = 143 mm；D内 ≥ 143 / 0.4 = 357.5 mm，因此推荐采用DN400系列内径以满足穿引与维修。
示例二：在主干道路段，埋深1.4m，上覆车辙荷载及回填土共同作用，按照规范选取环刚度不低于12kN/m²，并校核管道局部受力集中部位的抗压能力。
技术检查清单
- 入场检测：核对产品铭牌及合格证，检查热浸塑层外观、厚度及附着力检测记录。
- 施工检测：接口密封气压试验或水压试验、回填分层夯实记录、弯曲半径及支撑间距符合设计要求。
- 验收检测：采用电火花或浸渍检测法验证涂层完整性，按设计寿命随机抽样并保存检测报告。
参考规范与测试方法
在选择与验收过程中，应采用国家标准与行业标准规定的试验方法，如盐雾试验GB/T 2423.17、附着力测试GB/T 5210及相关电气绝缘检测方法，以保证设计数据的可核查性与工程质量的可追溯性。
结束语
结合工程实例、规范要求与材料性能性能参数进行系统化的规格选择与校核，能够在满足当前运行需求的同时为未来检修和扩容提供便利。热浸塑穿线管规格选择的科学性直接关系到市政电力电网的运行安全与维护经济性，应作为电缆工程设计的重要环节予以充分重视。
