引言

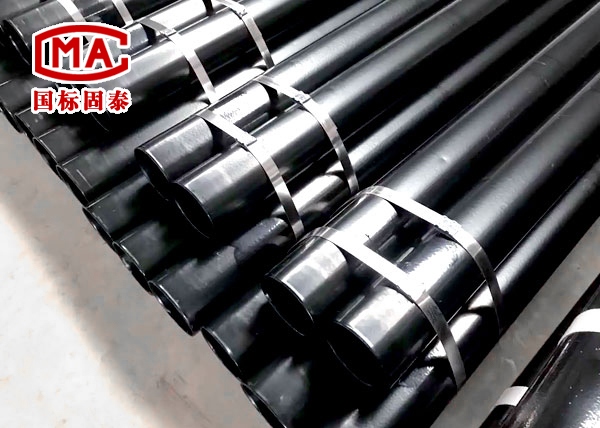

热浸塑钢管作为钢塑复合材料，通过热浸塑工艺在钢管内外表面形成均匀致密的聚乙烯（PE）或环氧树脂（EP）涂层，兼具钢管的机械强度与塑料的耐腐蚀性。该材料在电穿线埋地工程中广泛应用于电力、通信、市政等领域，其施工管理需严格遵循技术规范，以确保管道系统的长期稳定性与安全性。本文从材料特性、施工准备、安装工艺、质量检测及维护管理五个维度，系统阐述热浸塑钢管在电穿线埋地工程中的管理要求。
一、材料特性与适用范围
1.1 物理化学性能
热浸塑钢管涂层厚度为0.5mm-2mm，表面光滑，摩擦系数低，内壁无焊筋毛刺，可降低电缆穿线阻力。涂层材料耐酸碱腐蚀，适用于盐碱地、煤矿井下等恶劣环境；耐高温性能优异，可在-40℃至120℃温度范围内长期使用，130℃环境下短期使用不变形；阻燃等级符合国家标准，遇火不燃烧且不助燃。
1.2 机械性能
钢管基体抗拉强度≥410MPa，延伸率≥22%，可承受外界重压及基础沉降引起的变形。涂层附着力强，通过弯曲试验（钢管无裂缝、涂层无脱落）、压扁试验（涂层不剥落）及冲击试验（涂层无断裂）验证其抗破坏能力。
1.3 电气性能
涂层绝缘电阻≥100MΩ，1500V电压条件下不产生电火花，适用于单芯电缆敷设。抗静电性能通过添加导电剂实现，表面电阻率≤1×10⁹Ω，防止静电积聚引发安全隐患。
1.4 适用场景
- 电力工程：直埋电缆保护、架空电缆入地、变电站进出线通道。
- 通信工程：光纤光缆埋地敷设、5G基站线缆保护。
- 市政工程：城市综合管廊、交通信号系统、路灯供电线路。
- 特殊环境：化工园区、沿海盐雾区、高寒地区。
二、施工前准备管理
2.1 材料验收
- 外观检查：管材表面无裂缝、划痕、凹坑，涂层均匀无气泡、剥落。
- 规格核对：公称直径DN15-DN300，长度偏差≤±10mm，壁厚偏差≤±5%。
- 性能复验：抽检涂层厚度（磁性测厚仪）、附着力（划格法）、绝缘电阻（500V兆欧表）。
2.2 现场勘查
- 地质条件：确认土壤类型（黏土、砂土、岩石）、地下水位及腐蚀性等级。
- 障碍物处理：标记现有管线、电缆、构筑物位置，制定避让或保护方案。
- 施工空间：确保开挖区域宽度≥管径+0.6m，深度≥0.7m（直埋敷设）。
2.3 设备与工具准备
- 切割工具：金属锯（避免砂轮锯产生高温破坏涂层），配备冷却液防止热变形。
- 连接设备：承插式连接需专用液压扩口机，法兰连接需扭矩扳手（精度±3%）。
- 检测仪器：压力表（精度0.4级）、温度计（量程-50℃至200℃）、水平仪。
2.4 人员培训
- 技术交底：明确施工流程、质量标准及安全规范。
- 操作考核：施工人员需通过承插连接、法兰紧固等实操测试。
三、安装工艺管理
3.1 敷设方式选择
- 直埋敷设：埋深≥0.7m（车行道下≥1.0m），管底铺设100mm厚砂石垫层，管顶覆盖50mm厚细砂。
- 管井敷设：井室尺寸≥管径+0.8m，井壁防水等级P6，井盖承载力≥30kN。
- 架空敷设：支架间距≤2m，跨距≤10m，防腐处理采用热镀锌（锌层厚度≥65μm）。
3.2 管道连接
- 承插式连接：
- 扩口深度公差≤±1mm，橡胶密封圈压缩率30%-50%。
- 液压扩口压力控制在15-20MPa，扩口后检查密封面平整度。
- 法兰连接：
- 螺栓对称紧固，扭矩值按法兰规格选取（DN50为120N·m，DN100为200N·m）。
- 密封垫片采用耐油橡胶，厚度偏差≤±0.5mm。
- 螺纹连接：
- 螺纹锥度1:16，牙型角60°，涂覆螺纹密封胶后装配。
3.3 回填与固定
- 回填材料：细砂或过筛土，含石量≤5%，粒径≤10mm。
- 分层夯实：每层回填厚度≤300mm，夯实系数≥0.94。
- 固定间距：直埋管道支架间距≤6m，转弯处增设固定点。
四、质量检测与验收
4.1 过程检测
- 连接密封性：承插口注入0.6MPa气压，稳压10min无泄漏。
- 涂层完整性：电火花检测仪（电压15kV）扫描，无击穿现象。
- 弯曲半径：最小弯曲半径≥8倍管径，弯曲后涂层无裂纹。
4.2 系统试验
- 水压试验：试验压力1.5倍工作压力，稳压30min，压降≤0.02MPa。
- 气密性试验：空气压力0.2MPa，稳压24h，泄漏率≤0.5%/h。
- 绝缘测试：500V兆欧表测量，绝缘电阻≥100MΩ。
4.3 验收文件
- 材料合格证：涂层厚度、附着力、阻燃性等检测报告。
- 施工记录：管道走向图、连接点坐标、回填压实度数据。
- 试验报告：水压/气密试验曲线、绝缘电阻值、弯曲试验照片。
五、后期维护管理
5.1 定期检查
- 外观巡检：每季度检查涂层破损、支架松动、回填沉降。
- 性能测试：每年进行绝缘电阻复测（≥50MΩ）、密封性复查。
5.2 应急处理
- 涂层修复：破损面积≤10cm²时，用环氧修补剂局部涂覆；大面积损伤需更换管段。
- 渗漏处置：发现渗漏后24h内排空管道，修复连接部位并重新试验。
5.3 档案管理
- 电子台账：记录管道规格、敷设日期、维修历史。
- 地理信息系统（GIS）：集成管道位置、属性数据，支持快速定位与风险评估。
结论
热浸塑钢管在电穿线埋地工程中的施工管理需贯穿材料验收、工艺控制、质量检测及维护全周期。通过严格执行技术规范，可确保管道系统在复杂环境下的长期可靠运行，为电力、通信基础设施提供安全保障。
