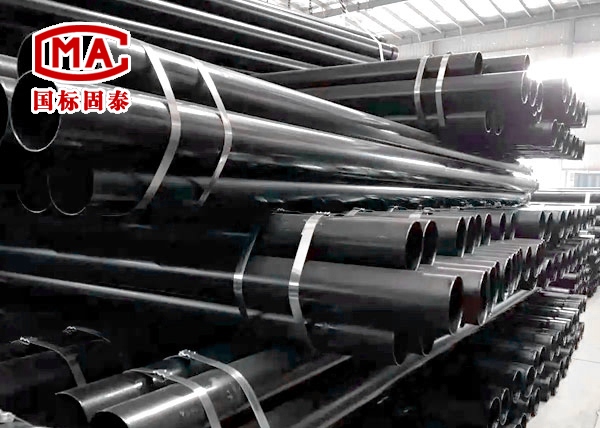

N-HAP热浸塑钢管涂层厚度标准及检测方法技术说明

一、涂层厚度标准体系

N-HAP热浸塑钢管作为钢塑复合管道系统的核心产品，其涂层厚度标准依据管道应用场景、公称直径及防护等级划分为三级体系：

1. 基础防护级
   适用于地下电缆预埋、市政管网等非极端腐蚀环境，涂层厚度要求为：
   • 公称直径≤50mm时，干膜厚度≥0.3mm
   • 50mm＜公称直径≤100mm时，干膜厚度≥0.4mm
   • 公称直径＞100mm时，干膜厚度≥0.5mm
     该等级涂层通过盐雾加速试验（5% NaCl溶液，35℃±2℃，720h）验证，涂层表面无起泡、剥落现象。
2. 增强防护级
   针对化工园区、沿海高盐雾区等强腐蚀环境，涂层厚度要求为：
   • 公称直径≤50mm时，干膜厚度≥0.5mm
   • 50mm＜公称直径≤100mm时，干膜厚度≥0.6mm
   • 公称直径＞100mm时，干膜厚度≥0.7mm
     该等级涂层需通过复合腐蚀试验（20% H₂SO₄溶液常温浸泡120h+20% NaCl溶液常温浸泡120h），涂层无软化、开裂现象。
3. 极端防护级
   专为矿山巷道、垃圾填埋场等强磨损环境设计，涂层厚度要求为：
   • 公称直径≤100mm时，干膜厚度≥0.8mm
   • 公称直径＞100mm时，干膜厚度≥1.0mm
     该等级涂层需通过落锤冲击试验（50kg重锤，1m高度自由落体冲击），涂层无剥落、断裂现象。

二、nhap热浸塑钢管涂层厚度检测方法

（一）检测仪器技术要求

1. 磁性测厚仪
   适用于非磁性涂层（如聚乙烯、尼龙）在磁性基材（碳钢）上的厚度测量，精度需达到±1μm，量程覆盖0-2mm。仪器校准需使用与被测管道同材质的标准试片（厚度偏差≤±0.5μm），每日使用前需进行两点校准（0μm点和1000μm点）。
2. 涡流测厚仪
   适用于导电基材（如不锈钢）上的非导电涂层测量，频率范围需覆盖50kHz-2MHz，分辨率达到0.1μm。校准需使用与被测管道电导率匹配的标准试块，环境温度波动需控制在±2℃以内。
3. 超声波测厚仪
   适用于复杂曲面管道的涂层测量，探头频率需选用5MHz或10MHz，声速设置需根据涂层材料特性调整（聚乙烯涂层声速取2300m/s，尼龙涂层声速取2400m/s）。测量时需保持探头与涂层表面垂直，耦合剂选用甘油或专用超声波耦合膏。

（二）检测操作规范

1. 检测点位布置
   单根管道检测点数需满足：
   • 长度≤6m时，检测点≥5个
   • 6m＜长度≤12m时，检测点≥8个
   • 长度＞12m时，检测点按每2m间距布置
     点位分布需覆盖管道两端、中部及弯头、三通等特殊部位，检测点距管道边缘或焊缝距离≥20mm。
2. 湿膜厚度检测
   在涂层施工后30分钟内进行，使用轮规（梳规）检测：
   • 轮规齿距需覆盖涂层理论厚度±20%范围
   • 梳规齿深需达到涂层理论厚度的1.5倍
     检测时需保持轮规与涂层表面呈45°角匀速滚动，记录最大齿深未触及基材的齿数，通过公式计算湿膜厚度：

（式中：T湿​为湿膜厚度，N为未触及基材的齿数，d为齿距）

3. 干膜厚度检测
   在涂层完全固化后进行，检测步骤如下：
   • 清洁检测点表面，去除油污、灰尘等杂质
   • 将测厚仪探头垂直压紧涂层表面，保持压力稳定
   • 待仪器读数稳定后记录数据，每个检测点连续测量3次取平均值
   • 计算所有检测点厚度的算术平均值，与标准值对比判定合格性

（三）合格判定准则

1. 单点合格判定
   单个检测点厚度需满足：

且连续不合格点间距≥1m。

2. 批次合格判定
   同一批次管道检测数据需满足：
   • 平均厚度≥标准厚度
   • 不合格点数≤总检测点数的15%
   • 最小厚度≥标准厚度的70%

三、nhap热浸塑钢管涂层性能验证体系

（一）附着力测试

1. 划格法
   适用于涂层厚度≤250μm的管道，切割间距按涂层厚度分级：
   • 0-60μm：间距1mm
   • 61-120μm：间距2mm
   • 121-250μm：间距3mm
     切割后使用胶带剥离法验证，涂层剥离面积≤5%为合格。
2. 拉开法
   使用液压式附着力测试仪，在涂层表面钻取直径20mm的圆形区域，通过拉脱头施加垂直拉力，附着力需满足：
   • 基础防护级≥5MPa
   • 增强防护级≥8MPa
   • 极端防护级≥10MPa

（二）耐候性测试

1. 氙弧灯老化试验
   按GB/T 16422.2-2014标准进行，辐照强度0.51W/m²（340nm），黑标温度65℃±3℃，循环条件为102分钟干燥+18分钟喷淋，累计辐照量达5040kJ/m²后，涂层色差ΔE≤3.0，光泽保持率≥80%。
2. 低温弯曲试验
   按GB/T 244-2008标准进行，将管道弯曲至90°，在-40℃±2℃环境下保持2h后，涂层无裂纹、无脱落。

（三）耐化学腐蚀测试

1. 酸碱浸泡试验
   将管道试样分别浸入20% H₂SO₄溶液和20% NaOH溶液，常温下保持168h后，涂层增重率≤2%，表面无起泡、无软化。
2. 盐雾腐蚀试验
   按GB/T 10125-2012标准进行中性盐雾试验（5% NaCl溶液，pH6.5-7.2，35℃±2℃），累计喷雾时间达1000h后，涂层划痕处腐蚀扩展宽度≤2mm。

四、nhap热浸塑钢管质量控制体系

1. 生产过程控制
   nhap热浸塑钢管涂层厚度通过在线测厚系统实时监控，数据记录间隔≤5秒，超差报警阈值设为标准厚度的±10%。每班次抽取3根管道进行破坏性检测，验证在线监测数据的准确性。
2. 出厂检验规范
   每批管道需提供完整的检测报告，包含：
   • 涂层厚度分布图
   • 附着力测试曲线
   • 耐候性试验数据
   • 化学腐蚀试验照片
     报告需经第三方检测机构签章确认。
3. 现场验收标准
   管道安装后需进行100%外观检查和20%抽样厚度检测，检测点位包含直管段、法兰连接面及补偿器部位。验收不合格管道需进行局部返修或整体更换。

本技术说明依据GB/T 23257-2017《埋地钢质管道聚乙烯防腐层》及DL/T 802.1-2016《电力电缆用导管技术条件》编制，适用于N-HAP热浸塑钢管的设计、生产及验收全流程。所有检测数据需保存不少于管道设计寿命期，以备追溯核查。
