NHAP热浸塑钢管产品定义与技术说明
NHAP热浸塑钢管是一类以钢质管道为基体、通过热浸塑复合工艺形成内外防护层的复合型防腐输送管材。该产品属于金属与高分子材料复合体系中的结构防护型管道，其主要特点在于兼具钢管的高机械强度与热塑性聚合物材料的耐腐蚀、绝缘及耐磨性能。NHAP是该类管道体系的系列代号，用以指代符合一定热浸塑技术标准与检测规范的钢管制品。
一、产品定义与结构组成
NHAP热浸塑钢管由钢质基管、过渡涂覆层及外覆热塑性聚合物层三部分构成。基管部分为经过机械加工、除锈与表面预处理的焊接钢管或无缝钢管，其化学成分与力学性能应符合国家现行相关标准（如GB/T 8163、GB/T 3087、GB/T 9711等）。过渡层一般采用经偶联处理的防腐底涂剂或附着增强树脂，用以改善金属与塑料层之间的结合力。外覆层为经热浸塑工艺均匀涂敷的聚乙烯（PE）、改性聚乙烯（mPE）或聚烯烃共混材料，形成连续致密的防护膜层。整体结构实现金属管的高强度承压性能与塑料涂层的优良防腐防护性能相结合。
二、材料组成及性能特征
1. 基管材料：多采用Q235、Q345或20#钢等常用碳素钢与低合金钢，必要时可使用耐候钢或不锈钢材料。其主要性能包括抗拉强度≥410 MPa、屈服强度≥245 MPa、断后伸长率≥20%，具有良好的塑性与焊接性能。
2. 涂覆层材料：通常选用热塑性聚乙烯（PE）或改性聚乙烯（mPE），该类材料具有介电强度高、吸水率低、耐化学腐蚀性强、附着力好等特征。材料密度范围为0.92~0.96 g/cm³，体积电阻率≥1014 Ω·cm，维卡软化点在100~130 ℃之间。
3. 结合层：为防止金属与聚合物界面剥离，采用环氧树脂、聚烯烃接枝共聚物或功能性底涂材料进行预涂处理，其剪切粘结强度应不低于12 MPa。
三、主要性能指标
NHAP热浸塑钢管在常规设计与检测条件下的主要性能如下：
1. 耐压性能：依据公称直径及壁厚设计压力等级可达0.6 MPa~2.5 MPa，个别型号可达4.0 MPa。
2. 耐温范围：长期使用温度一般为-40 ℃至+95 ℃，短时可承受+120 ℃的热冲击。

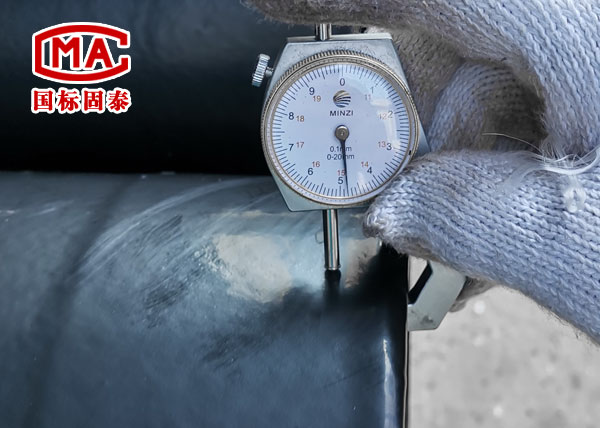

3. 涂层厚度：通常为0.3 mm~1.0 mm，局部最小厚度不小于0.25 mm。厚度均匀性差值不大于±10%。
4. 附着力：经180°弯曲试验后涂层不脱落、不开裂，剥离强度≥10 N/mm。
5. 介电强度：不低于25 kV/mm，满足电力电缆保护及电气穿线工程要求。
6. 抗冲击性能：在室温及低温（-15 ℃）条件下经冲击试验不产生裂纹或剥离。
7. 耐腐蚀性能：在3.5% NaCl 溶液浸泡1000 h无明显起泡、脱皮或腐蚀扩展现象。
四、工艺原理
热浸塑工艺是将经过喷砂除锈与表面活化处理的钢管浸入预热熔融状态的聚乙烯粉末或流化床中，使塑料颗粒在管体表面均匀熔融并形成致密涂层。该工艺通过控制钢管预热温度（一般为250 ℃~350 ℃）、浸塑时间及冷却速率，确保涂层的厚度均匀性与附着强度。涂层与金属界面的微观结合为化学键与物理嵌合的复合形式，既能防止水汽与氧气渗透，又可抵抗机械磨损与冲击。
五、典型应用领域
NHAP热浸塑钢管广泛应用于电力电缆保护管道系统、通信电缆入地工程、城市地下综合管廊、消防管网、给排水系统、化工介质输送及矿山通风管路等领域。其在长期潮湿、高盐雾或化学腐蚀环境下保持较好的结构完整性和电气绝缘性能，尤其适用于沿海、地下及高湿环境中的金属管路防护使用。
六、检验与检测项目
产品应依据国家与行业相关标准进行型式检验和出厂检验。常规检测项目包括：外观与尺寸检测、涂层厚度测定、附着力测试、弯曲试验、耐冲击试验、耐压与气密性试验、热老化试验、电气绝缘性能测试、盐雾及耐腐蚀试验等。检测结果应符合相应技术标准或合同技术规范要求。出厂前每批产品应附合格证及检验记录。
七、产品特性说明
1. 防腐能力：涂层连续、致密，能有效阻隔氧气、水分及离子渗透，防止基管腐蚀。
2. 机械性能：具备高强度钢管的刚度与承压能力，可抵抗外力冲击与土壤压力。
3. 绝缘性能：涂层表面电阻率高，电气穿线使用时具有良好的绝缘隔离效果。
4. 耐磨与抗渗性能：涂层表面摩擦系数低，能降低介质流动阻力并延长使用寿命。
5. 安装特性：可采用焊接、法兰、沟槽或螺纹方式连接，适配性强，施工简便。
八、使用与维护
安装前应检查管体与涂层完整性，运输与吊装过程中应避免划伤、碰撞。埋地铺设时应采用细砂垫层，避免硬质颗粒损伤涂层表面。运行期间若发现外层局部破损，应进行清理、干燥后用相容性热熔料或修补胶修复。长期服役后应定期检测电气绝缘性能与防腐状态，确保系统安全运行。
九、标准与规范依据
NHAP热浸塑钢管的生产与检测一般参照GB/T 5135.20《自动喷水灭火系统用钢管件》、CJ/T 120《给水涂塑复合钢管》、GB/T 28897《热浸塑钢管技术条件》以及相关电力、电信、电缆保护管标准执行。不同应用领域可根据工程要求采用相应标准体系。
十、总结说明
综上所述，NHAP热浸塑钢管是一种以钢为骨架、以热塑性聚合物为防护层的结构复合型防腐管道。其核心技术在于热浸塑工艺形成的高附着力防护层，使金属管道在高湿、腐蚀及电化学环境中具备长周期防护能力。产品在机械强度、耐腐蚀性、电气绝缘性和使用寿命等方面表现稳定，能够满足多种工业与基础设施工程的使用需求。其应用的推广，有助于提高地下管网系统的整体安全性与耐久性，具有较高的工程实用价值和技术适配性。
